技術原理與產品特性

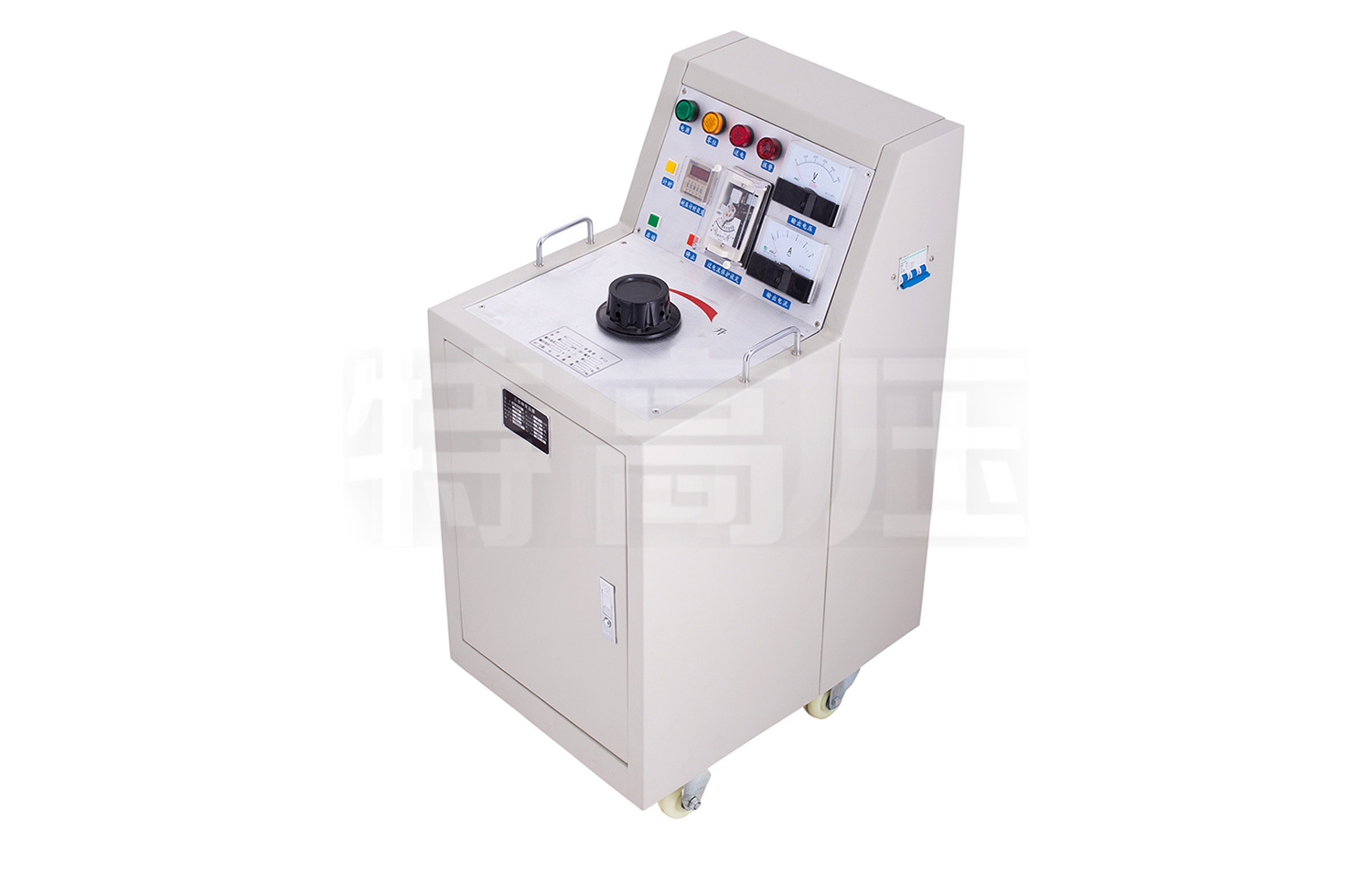

三倍頻變壓器作為變壓器感應耐壓試驗的核心設備，其工作原理基于電磁感應與諧波疊加原理。武漢特高壓的SBF系列產品采用三臺單相變壓器組合結構，一次繞組星形連接，二次繞組開口三角形連接，通過鐵芯飽和特性實現三倍頻電壓輸出。該設計具有以下特點：

• 頻率穩定性：輸出150Hz三倍頻電壓，波形畸變率控制在行業標準范圍內

• 模塊化設計：分體式結構便于運輸和現場組裝，單個組件重量不超過80kg

• 智能監控系統：內置電壓電流雙顯示儀表，實時監測測試參數

• 安全防護機制：配備過壓保護、過流保護和短路保護三重防護

化工行業應用優勢

在化工生產環境中，該設備展現出獨特的適配性：

1. 空間適應性：緊湊型設計（最大單件尺寸680×280×400mm）適合化工廠區有限空間

2. 環境耐受性：防護等級達IP54，可抵抗化工環境中常見的腐蝕性氣體

3. 測試效率：單次測試周期較傳統方法縮短40%，顯著提升檢修效率

4. 負載適應性：輸出功率3-24kVA可調，滿足不同容量變壓器測試需求

典型應用案例

華東某大型石化企業在2024年設備檢修中，采用該設備完成12臺35kV變壓器的感應耐壓試驗。測試數據顯示：

• 連續工作8小時

• 輸出電壓波動范圍±1.5%

• 測試數據一次性通過質量認證 特別在6號主變檢測中，及時發現繞組層間絕緣缺陷，避免了潛在的生產事故。

技術創新與服務保障

武漢特高壓在三倍頻變壓器領域持續創新：

• 磁路優化技術：采用五柱式鐵芯結構，三次諧波電壓占比提升至48-50%

• 智能調壓系統：數字式調壓精度達0.5%，優于傳統機械調壓方式

• 全國服務網絡：50余個服務網點提供48小時響應服務

• 技術培訓體系：每年為化工企業培訓超過200名合格操作人員

市場認可與發展前景

該產品已獲國家電力設備質量檢測中心認證，并入選湖北省工業節能技術裝備推薦目錄。近三年市場數據顯示：

• 化工行業客戶占比達35%

• 設備年均故障率0.6%

• 客戶滿意度調查得分92.5分 隨著化工行業對電氣設備檢測要求的不斷提高，三倍頻變壓器技術將持續迭代升級。
